[147°] TERREMOTO DI ML 4.5 TRA LE PROVINCE DI BELLUNO E PORDENONE (09/06/2012 02:04:56 UTC)
Timeo Danaos et dona ferentes.
Temo i terremoti e gli idioti.
Dopo un incipit urlato con disperazione ecco i non voluti argomenti di questo post (il Post 146° e' pure stato aggiornato con le piu' recenti notizie sul terremoto padano-emiliano):
- event-id 7223201240
EVENT-ID 7223201240
Ormai li possiamo chiamare anche per nome (del database).
Il distretto sismico riferito dall'INGV e' quello delle Prealpi Bellunesi, ma l'epicentro si e' manifestato al confine tra le province di Belluno (Veneto) e di Pordenone (Friuli Venezia Giulia), piu' o meno all'altezza della citta' di Belluno:
L'epicentro fortunatamente e' molto distante dalle spiagge. Ha solo un piccolo neo: mi sta praticamente sotto al sedere.
Pazienza, tanto sono in zona sismica 3: assolutamente in bassa sismicita'. Zona ultra sicura!!
E credo che tutti quelli che stanotte (vedi commenti) hanno passato la notte in bianco siano solo persone facilmente suggestionabili. Belumat sempliciotti e povere donnette.
Di seguito le mappe di scuotimento predisposte da Premiate Officine Antisismiche con i dati dell'INGV:
E' stato un terremoto con bassa accelerazione (orizzontale) al suolo: PGAmax = 0.0636 g (fonte INGV: vedi file grid.xyz). Il massimo e' appena da zona sismica 3 e tuttavia e' stato sentito bene sino a Venezia (testimonianze telefoniche dirette stanotte):
Evidentemente il substrato sedimentario (che qui praticamente manca rispetto all'ER) fa la differenza!
TERREMOTO: ESTOTE PARATI!
Per chi non e' mai stato lupetto (come me) vuol dire: cominciare a darsi da fare.
OK: sono io il primo a non essermene mai preoccupato. Anzi, mi sono preoccupato di piu' per 5 cm di neve sul tetto che non per essere letteralmente circondato da zone sismogenetiche. Cosi' anche nel '76 (ma allora ero un bamboccione).
Visto che basta poco - perche' molto di quel che servirebbe veramente costa troppo - ho deciso di provvedere anche ad un piano famigliare di mitigazione del rischio sismico.
Wow!!
Mitigazione del rischio sismico in famiglia. Gia' il titolo e' eccezionale. Da puntata dei Simpson.
Quelle che sono serie, invece, sono tutte le notizie che ho raccolto sul tema, e che man mano le mettero' in pratica in famiglia - ne faro' racconto qui alle Premiate Officine Antisismiche, in modo che chiunque possa (se ritiene) farle sue e migliorarle.
Comincio dal prossimo post. Promesso. Ma ora voglio solo lanciare una provocazione, sempreche' non siate bagnanti. Perche' in quel caso non correte assolutamente alcun rischio.
Ogni famiglia dovrebbe avere pronto (in testa) un piano di allontanamento dalla propria abitazione: un cosiddetto piano di evacuazione. Da applicare se serve.
Quindi munirsi di cartografia stradale e studiare i percorsi.
La parola magica in questi casi e': rindondanza.
Molte strade saranno impraticabili (crolli??) e molte altre intasate dal traffico (panico??). E' necessario scovare piu' percorsi alternativi. Assolutamente.
Come pure avere sufficiente benzina nel serbatoio. Di piu' se e' inverno (che ne dite di almeno una notte in auto?)
Il Mariotto e' pronto: ha fatto or ora il pieno e ha individuato ben tre percorsi sulla guida Michelin.
Bene. Ma per andare dove?
Da parenti, se ne ha. Da amici, se ne ha. Ma se non ha parenti? se non ha amici?
Qua ti voglio. La mia e' una bastarda provocazione. Mi raccomando: lunedi' mattina non fatelo, perche' vi manderebbero solo al diavolo. E con voi pure le Premiate.
Ma bisognerebbe chiedere in comune dove sono stati previsti i centri di raccolta post-terremoto. Cioe' dove il piano comunale di protezione civile ha previsto di allestire i campi di raccolta per gli sfollati (sarebbe una bella verifica operativa).
Per l'amor del sacro cuore di Gesu': non telefonate a nessuno.
Men che meno alla Siora Pina dell'Ufficio Anagrafe.
Perche' mi gioco il mouse: non lo sa nessuno.
Piuttosto, con molto garbo, nelle prossime settimane, senza fretta, se trovate al bar il Signor Sindaco provate a buttarla la':
" 'giorno Sior Sindaco (inchino riverente). Par caso gaveo za pensa' dove metterne se ne vegnisse zo la casa col teremoto? (ma ridendo)".
Ah, sinceramente: se potete, evitate le spiagge dopo un terremoto.
IL TAO DI POA
Il post si e' aperto con una citazione latina dall'Eneide: "temo i greci, anche quando portano doni" ed e' attribuita a Laocoonte, non alla Merkel.
Vedete, a chi sta a cuore il bene della gente, magari parla a vanvera, fa un sacco di sbagli, ma non chiede nulla in cambio.
A chi invece stanno a cuore solo gli affari ed il proprio portafogli, usera' solo suggestioni, lusinghe ed effetti speciali da occhiali da sole... guarda caso.
Li riconoscete facilmente, perche' portano doni e promesse di cose stupefacenti.
Questo post termina ancora alla latina:
"Nemo impetrare potest a papa bullam nunquam moriendi"
Nessuno puo' ottenere dal papa una bolla che lo dispensi dal morire. (Specie se in malafede).
Bene post fuori programma terminato.
Mi scuso con i lettori ma sono NERO. Anzi NERO.
Non e' possibile non essere genuinamente preoccupati per quello che sta accadendo. Ma la smetto altrimenti ricomincio da capo.
(Mi perdonate se ogni tanto do' di matto per passione. Vero?)
Cmq non dimentico gli impegni:
"Nel prossimo post, sperando che la faglia dell'Alto di Mirandola torni ad assopirsi, alle Premiate Officine Antisismiche si dovrebbe parlare di:
Vi auguro di star fermi.
Vs. POA
[ 147°] 4.5 LM EARTHQUAKE ON JUNE 9, 2012 (02:04:56 UTC) IN NORTHERN ITALY.
No english version for this post... sorry.
Temo i terremoti e gli idioti.
Dopo un incipit urlato con disperazione ecco i non voluti argomenti di questo post (il Post 146° e' pure stato aggiornato con le piu' recenti notizie sul terremoto padano-emiliano):
- event-id 7223201240
nuovo terremoto questa notte alle ore italiane 4:04:56 nell'arco
delle Prealpi Venete
- terremoto: estote parati!
un (semi)serio invito a pensarci su
- il TAO di POA
alle Premiate si ride amaro
EVENT-ID 7223201240
Ormai li possiamo chiamare anche per nome (del database).
Il distretto sismico riferito dall'INGV e' quello delle Prealpi Bellunesi, ma l'epicentro si e' manifestato al confine tra le province di Belluno (Veneto) e di Pordenone (Friuli Venezia Giulia), piu' o meno all'altezza della citta' di Belluno:
 |
| Event-ID 7223201240: localizzazione zona epicentrale |
 |

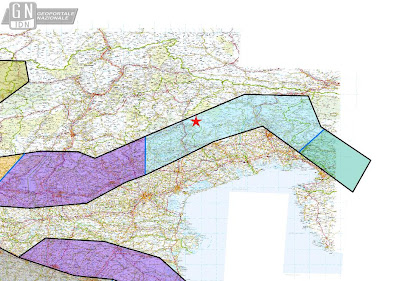

| Event-ID 7223201240: inquadramento geografico |
L'epicentro fortunatamente e' molto distante dalle spiagge. Ha solo un piccolo neo: mi sta praticamente sotto al sedere.
Pazienza, tanto sono in zona sismica 3: assolutamente in bassa sismicita'. Zona ultra sicura!!
E credo che tutti quelli che stanotte (vedi commenti) hanno passato la notte in bianco siano solo persone facilmente suggestionabili. Belumat sempliciotti e povere donnette.
Di seguito le mappe di scuotimento predisposte da Premiate Officine Antisismiche con i dati dell'INGV:
 |
| PGA strumentale in % g - linee isovalore - PGA max = 6.36 % g |
 |
| Localizzazione dell'evento sulla Mappa di Pericolosita' 2006 |
E' stato un terremoto con bassa accelerazione (orizzontale) al suolo: PGAmax = 0.0636 g (fonte INGV: vedi file grid.xyz). Il massimo e' appena da zona sismica 3 e tuttavia e' stato sentito bene sino a Venezia (testimonianze telefoniche dirette stanotte):
 |
| Fonte INGV |
Evidentemente il substrato sedimentario (che qui praticamente manca rispetto all'ER) fa la differenza!
TERREMOTO: ESTOTE PARATI!
Per chi non e' mai stato lupetto (come me) vuol dire: cominciare a darsi da fare.
OK: sono io il primo a non essermene mai preoccupato. Anzi, mi sono preoccupato di piu' per 5 cm di neve sul tetto che non per essere letteralmente circondato da zone sismogenetiche. Cosi' anche nel '76 (ma allora ero un bamboccione).
Visto che basta poco - perche' molto di quel che servirebbe veramente costa troppo - ho deciso di provvedere anche ad un piano famigliare di mitigazione del rischio sismico.
Wow!!
Mitigazione del rischio sismico in famiglia. Gia' il titolo e' eccezionale. Da puntata dei Simpson.
Quelle che sono serie, invece, sono tutte le notizie che ho raccolto sul tema, e che man mano le mettero' in pratica in famiglia - ne faro' racconto qui alle Premiate Officine Antisismiche, in modo che chiunque possa (se ritiene) farle sue e migliorarle.
Comincio dal prossimo post. Promesso. Ma ora voglio solo lanciare una provocazione, sempreche' non siate bagnanti. Perche' in quel caso non correte assolutamente alcun rischio.
Ogni famiglia dovrebbe avere pronto (in testa) un piano di allontanamento dalla propria abitazione: un cosiddetto piano di evacuazione. Da applicare se serve.
Quindi munirsi di cartografia stradale e studiare i percorsi.
La parola magica in questi casi e': rindondanza.
Molte strade saranno impraticabili (crolli??) e molte altre intasate dal traffico (panico??). E' necessario scovare piu' percorsi alternativi. Assolutamente.
Come pure avere sufficiente benzina nel serbatoio. Di piu' se e' inverno (che ne dite di almeno una notte in auto?)
Il Mariotto e' pronto: ha fatto or ora il pieno e ha individuato ben tre percorsi sulla guida Michelin.
Bene. Ma per andare dove?
Da parenti, se ne ha. Da amici, se ne ha. Ma se non ha parenti? se non ha amici?
Qua ti voglio. La mia e' una bastarda provocazione. Mi raccomando: lunedi' mattina non fatelo, perche' vi manderebbero solo al diavolo. E con voi pure le Premiate.
Ma bisognerebbe chiedere in comune dove sono stati previsti i centri di raccolta post-terremoto. Cioe' dove il piano comunale di protezione civile ha previsto di allestire i campi di raccolta per gli sfollati (sarebbe una bella verifica operativa).
Per l'amor del sacro cuore di Gesu': non telefonate a nessuno.
Men che meno alla Siora Pina dell'Ufficio Anagrafe.
Perche' mi gioco il mouse: non lo sa nessuno.
Piuttosto, con molto garbo, nelle prossime settimane, senza fretta, se trovate al bar il Signor Sindaco provate a buttarla la':
" 'giorno Sior Sindaco (inchino riverente). Par caso gaveo za pensa' dove metterne se ne vegnisse zo la casa col teremoto? (ma ridendo)".
Ah, sinceramente: se potete, evitate le spiagge dopo un terremoto.
IL TAO DI POA
Il post si e' aperto con una citazione latina dall'Eneide: "temo i greci, anche quando portano doni" ed e' attribuita a Laocoonte, non alla Merkel.
Vedete, a chi sta a cuore il bene della gente, magari parla a vanvera, fa un sacco di sbagli, ma non chiede nulla in cambio.
A chi invece stanno a cuore solo gli affari ed il proprio portafogli, usera' solo suggestioni, lusinghe ed effetti speciali da occhiali da sole... guarda caso.
Li riconoscete facilmente, perche' portano doni e promesse di cose stupefacenti.
Questo post termina ancora alla latina:
"Nemo impetrare potest a papa bullam nunquam moriendi"
Nessuno puo' ottenere dal papa una bolla che lo dispensi dal morire. (Specie se in malafede).
^ ^ ^
Bene post fuori programma terminato.
Mi scuso con i lettori ma sono NERO. Anzi NERO.
Non e' possibile non essere genuinamente preoccupati per quello che sta accadendo. Ma la smetto altrimenti ricomincio da capo.
(Mi perdonate se ogni tanto do' di matto per passione. Vero?)
Cmq non dimentico gli impegni:
"Nel prossimo post, sperando che la faglia dell'Alto di Mirandola torni ad assopirsi, alle Premiate Officine Antisismiche si dovrebbe parlare di:
- capannoni assassini: tragiche fatalita', vecchie normative, o errori sistematici di progettazione/esecuzione?
- zonazione sismica emiliana: la regione ER ha fatto tutto con prudenza?
- zonazione sismica: lo stato delle cose".
- predizione o previsione dei terremoti: possibile, impossibile, in che termini?
Vi auguro di star fermi.
Vs. POA
[ 147°] 4.5 LM EARTHQUAKE ON JUNE 9, 2012 (02:04:56 UTC) IN NORTHERN ITALY.
No english version for this post... sorry.
sabato 2 giugno 2012
[146°] LE CARATTERISTICHE SISMOLOGICHE DEL RECENTE TERREMOTO PADANO-EMILIANO
Messaggio promozionale dei tre tenori (ER, FVG, Veneto).
Io capisco tutto... ma posso dire, qua alle Premiate, che mi sono sentito molto infastidito?
Lasciando a chi li desidera i vagheggiamenti (assolutamente inutili) del tourist-business, passo a cose decisamente piu' consone ai tempi:
- dati scientifici ordinati sul recente terremoto nella
pianura padano-emiliana
un tentativo di ordinare l'enorme mole di dati scientifici ormai
disponibili sul recente terremoto- alcune rappresentazioni dei dati sismici
per il recente terremoto padano-emiliano
rappresentazioni dei dati possibili con la georeferenziazione
DATI SCIENTIFICI ORDINATI SUL RECENTE TERREMOTO NELLA PIANURA PADANO-EMILIANA [agg. 9-6-2012]
Ricapitoliamo un po' le cose per tenerne traccia con ordine (c'e' grande confusione anche tra le notizie, e per non citare Internet).
Prima scossa (la chiamano Main Shock): 20/05/2012 alle 04:03:52 (italiane) - Magnitudo (Ml) 5.9
Periodo post sisma: dal 20/5/2012 al 28/5/2012.
Seconda scossa (con caratteristiche di nuovo Main Shock): 29/05/2012 alle 09:00:03 (italiane) - Magnitudo (Ml) 5.8
Periodo post sisma: dal 29/5/2012 e tuttora in corso.
La serie dei principali dati sismici si puo' reperire per 30 giorni dal sito dell'INGV, alla pagina che pubblica la serie dei dati rilevati principali. La prima scossa ha identificativo 8222913232. La seconda scossa ha identificativo 7223045800.
Sempre sul sito dell'INGV si puo' trovare una pagina dedicata interamente alle notizie scientifiche sull'evento in corso. Molte di queste notizie sono facilmente comprensibili da persone con formazione scolastica 'media'.
Trovo molto interessanti la relazione aggiornata sulla prima scossa del giorno 20 ed il relativo rilievo preliminare degli effetti al suolo.
Sulla seconda scossa del giorno 29 c'e' un interessante comunicato di aggiornamento.
Per chi volesse seguire (quasi) in diretta le notizie avvalendosi sempre dell'INGV, questo istituto ha allestito pure un blog sulla piattaforma wordpress.com: a questo punto c'e' solo il rischio di troppe notizie.
[agg. 9-6-2012] Nel blog dell'INGV segnalo l'interessante (ma un tantino tecnico) post sugli spostamenti del terreno dopo la Main Shock del giorno 29, il post (utilissimo) sulle mappe di intensita' macrosismica e il servizio web "hai sentito un terremoto?", ed il super super interessante filmato sulle faglie sepolte del nord Italia dove si intravvedono mappe geologiche evidentemente a disposizione di soli Guru.
Ad un livello piu' specialistico sono invece le notizie relative alle Shake Maps consultabili al sito che sempre lui - l'INVG - dedica appunto alle Shake Maps italiane.
Qui e' sufficiente aprire la pagina di Archivio e con la funzione trova del browser e' immediato risalire tramite ID della scossa alle corrispondenti Shake Maps. Ad esempio per la prima Main Shock (ID = 8222913232) si trovano queste Shake Maps. Mentre per il secondo Main Shock (ID = 7223045800) si trovano quest'altre Shake Maps.
Per chi avesse una preparazione scolastica 'media', trovo piu' che comprensibili le Shake Maps che vanno sotto il nome Instrumental Intensity.
Per inciso, la scossa del giorno 29 ora italiana 9:00:03, ha nella zona epicentrale un colorino giallo-bruno che sta ad indicare un danno potenziale classificabile tra il 'molto-forte' ed il 'serio'. Considerando che questa Shake Map viene prodotta in modo automatico solo dopo alcuni minuti dal verificarsi della scossa, il risultato mi pare eccellente.
Notizie integrative di quelle sin qui linkate sono repeibili nel sito dei Laboratori Universitari di Ingegneria Sismica [ReLUIS]
Anche il citato ReLUIS ha la sua pagina dedicata al terremoto in Emilia.
Qui sono linkate alcune interessantissime notizie relativi ai dati registrati dalla RAN, la Rete Accelerometrica Nazionale gestita dal SAPE (vecchia pagina web dedicata alla RAN; nuova pagina web dedicata sempre alla RAN).
Sulla RAN ha scritto anche la rivista Progettazione Sismica (estratto dell'articolo dell'ing. Mauro Dolce).
Dicevo comunque che ReLUIS ha reso disponibili alcune interessanti serie di dati, come i dati accelerometrici del Main Shock del giorno 20 ed i dati accelerometrici del Main Shock del giorno 29.
[agg. 9-6-2012] Proprio da ReLUIS e' scaricabile lo studio premininare probabilmente piu' interessante su questo terremoto (solo in inglese, chissa' perche'): Preliminary Study of Emilia Earthquake Ground Motion Records, giunto alla revisione 2.0.
Anche ReLUIS pubblica il link ad un blog dedicato all'evento emiliano: Emilia Earthquake Clearinghouse, gestito da Eucentre ed EERI, dove poter seguire molte vicende (quasi) in diretta.
(Le parrocchie non mancano neppure qui)
Da questo blog ho scaricato l'interessante Report 1 a cura della Protezione Civile Nazionale (in inglese).
Infine per un sintetico inquadramento del contesto sismotettonico dell'area di interesse c'e' il (gia' linkato) comunicato INGV del 20-5-2012.
[agg. 9-6-2012] Infine c'e' la pagina web che la Protezione Civile nazionale dedica all'evento. In questa dovrebbero tenersi d'occhio, per un aggiornamento assolutamente ufficiale e completo sui fatti, la sezione News (notizie anche tecniche), la sezione Comunicati Stampa (le uscite ufficiali del Dipartimento) e la sezione Provvedimenti (gli atti ufficiali quali ordinanze del capo della Protezione Civile o del governo italiano).
ALCUNE RAPPRESENTAZIONI DEI DATI SISMICI PER IL RECENTE TERREMOTO PADANO-EMILIANO [agg. 9-6-2012]
(Le rappresentazioni che seguono sono state fatte da Premiate Officine Antisismiche con ricorso ai dati del Geoportale Nazionale, al software gis AdB ToolBox ed ai dati resi disponibili dall'INGV.)
Il recente terremoto cade in zona sismogenetica classificata come 912 nel recente modello sismogenetico ZS9 (figura seguente):
 |
| Localizzazione dell'evento nel modello sismogenetico ZS9 |
"La zona 912 rappresenta la porzione piu' esterna della fascia in compressione dell'arco appenninico settentrionale."
Ed ancora:
"In quest'ultima [N.d.R.: la 912] la sismicita' sembra evidenziare l'andamento del fronte sepolto piu' avanzato (a ridosso del Po)."
In effetti i dati confermano trattarsi di una faglia inversa (compressione del terreno), come si vede nei diagrammi di meccanismo focale forniti dall'INGV (vedasi anche l'illustrazione esplicativa seguente tratta dalla corrispondente pagina USGS):
 |
| Fonte USGS |
 |
| Orientazione est-ovest del meccanismo focale |
E guarda caso, gli epicentri delle scosse con Ml > 5 (in numero di 7, vedi immagini citate in aggiornamento) sono disposti con la stessa direzione:
 |
| Ordine di accadimento degli epicentri con Ml > 5 |
 |
| Come precedente - Aggiornamento al 9 giugno 2012 |
 |
| Come predente - Aggiornamento al 9 giugno 2012 |
Forse non e' neppure casuale l'ordine con cui si e' manifestata questa migrazione degli epicentri (il numero rispecchia la sequenza temporale), attualmente in spostamento verso ovest.
(Chi fosse interessato a capire un po' di piu' su questioni di simologia puo' scaricare la simpatica dispensina Elementi di Sismologia dove il concetto di meccanismo focale e' spiegato in italiano.)
Qui alle Premiate sono inoltre disponibili due interessanti rappresentazioni (non le ho viste altrove): la prima grafica la magnitudo delle scosse contro il tempo, nell'intervallo tra la prima Main Shock (20-5) e la seconda Main Shock (29-5):
 |
la seconda grafica la profondita' ipocentrale contro il tempo, sempre nell'intervallo tra la prima Main Shock (20-5) e la seconda Main Shock (29-5):
Lascio ai lettori ogni considerazione sulle (eventuali) regolarita' (o meno).
Infine lascio alcune elaborazioni ottenute qui alle Premiate dagli shapefile messi a disposizione dall'INGV (attenzione che i dati sono quelli della prima ora: sono possibili successivi aggiustamenti).
Di seguito e' la registrazione strumentale del PGA del primo Main Shock:
 |
| Main Shock 1: PGA strumentale in %g |
Interessantissima e' la sua sovrapposizione con la mappa vigente di pericolosita' sismica (2006):
 |
| Main Shock 1: PGA vs. Mappa di Pericolosita' Sismica 2006 |
Molto utile per gli aspetti di protezione civile e' il seguente inquadramento comunale:
 |
| Main Shock 1: PGA vs. Confini Comunali |
Ed ancora e' possibile georeferenziare i dati strumentali (sempre per il Main Shock) relativi al PGA ed ai valori (ritengo calcolati) delle pseudo-accelerazioni spettrali per edifici molto rigidi (T = 0,3 s):
 |
| Main Shock 1: PGA in %g (rosso) e PSA in %g per T = 0,3 s (blu) |
Da questa ultima rappresentazione si intuisce la vastita' dell'area sulla quale e' stato possibile percepire il Main Shock.
Simile alla precedente e' questa rappresentazione a scala ridotta:
 |
| Main Shock 1: PSA in %g e T = 0,3 s |
[agg. 9-6-2012] Infine una stupenda immagine di dettaglio sulla localizzazione di alcune stazioni accelerometriche della RAN:
 |
| Fonte INGV |
^ ^ ^
Bene le Premiate hanno dato tutto quello che avevano.
Spero che questo viaggio tra i dati sia stato utile per fare un po' d'ordine e soprattutto per capire le enormi potenzialita' che si possono avere dalla manipolazione dei semplici dati strumentali che (per fortuna) alcune istituzioni mettono a disposizione dei cittadini.
Nel prossimo post, sperando che la faglia dell'Alto di Mirandola torni ad assopirsi, alle Premiate Officine Antisismiche si dovrebbe parlare di:
- capannoni assassini: tragiche fatalita', vecchie normative, o errori sistematici di progettazione/esecuzione?
- zonazione sismica emiliana: la regione ER ha fatto tutto con prudenza?
- zonazione sismica: lo stato delle cose
Vi auguro 15 giorni di proficuo lavoro ed un abbraccio alla gente emiliana.
Vs. POA
[ 146°] SCIENTIFIC DATA ABOUT THE RECENT EARTHQUAKES IN CENTRAL NORTHERN ITALY
No english version for this post... sorry.
Iscriviti a:
Post (Atom)
